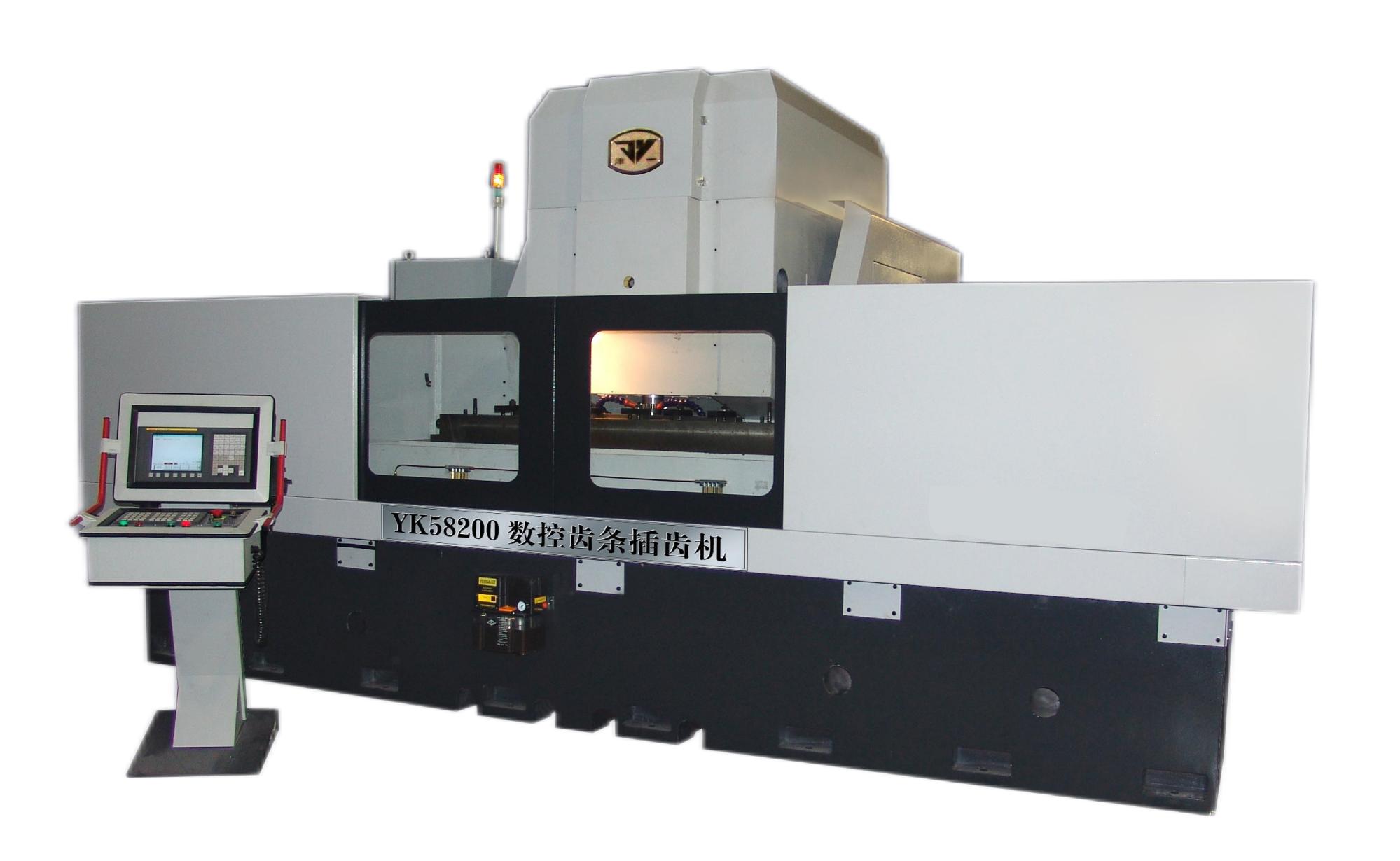

YK58200 Машина для формування зубчастих рейок з ЧПУ

Опис

Знайомство з верстатом для формування зубчастих рейок і шестерень YK58200 з ЧПК

1. Основне використання та характеристики верстатів

Цей верстат в основному використовується для чорнової обробки прямих стійок. Його максимальна довжина обробки становить 2000 мм, максимальний модуль обробки становить 8 мм, максимальна точність обробки становить 6 рівня, а обробка поверхні зуба може досягати Ra3.2. Коли використовується дисковий різак, на вал різця встановлюється спіральна напрямна рейка, а використовується інструмент із кутом спіралі, спіральна стійка може бути оброблена.

Цей верстат може обробляти стелажі з кольорових металів, чавуну, вуглецевої сталі, легованої сталі та інших матеріалів. Він особливо підходить для одиничного та дрібносерійного виробництва, а також може використовуватися для масового виробництва.

2. Основні експлуатаційні та конструктивні особливості верстатів

1. Цей верстат має розділене поздовжнє розташування корпусів передньої та задньої станини, що зручно для модифікації верстата та має хорошу загальну жорсткість.

2. Цей верстат використовує систему ЧПК 0i-C FANUC, яка має три осі ЧПК: обертання зубчастого різця, бічний рух верстака та поздовжній рух верстака.

3. Верстат має вигнутий подвійний роликовий кулачок механізму вивільнення інструменту, який може досягти точного, стабільного та малошумного руху інструменту .

4. Основний рух верстата використовує гідравлічний механізм зміни швидкості фрикційної пластини, який може реалізувати постійне регулювання швидкості потужності головного двигуна.

5. Радіальна та тангенціальна подача верстата використовує імпортовані прецизійні кулькові гвинтові пари, що забезпечує високу точність різання .

6. Програма для обробки стійки верстатів розділена на два цикли різання : “односторонній” і “двосторонній”, які можуть задовольняти різні типи потреб обробки.

7. Верхню і нижню опори для зворотно-поступального руху валу фрези сильно змащують, а верстак регулярно і кількісно змащують.

8. Верстат використовує велику кількість масла для охолодження, яке може вчасно забрати тепло різання та забезпечити стабільну точність .

9. Верстат оснащений системою штампування, якою можна керувати вручну або автоматично .

10. Верстат має незалежну гідравлічну станцію, яка своєчасно повертає масло та ефективно запобігає змішуванню масла .

11. Щоб задовольнити потреби користувачів, ми також можемо забезпечити проектування та виготовлення кріплень для верстатів .

12. Верстат має окрему герметичну електричну шафу керування, оснащену кондиціонером, і консольну обертову панель керування для полегшення роботи.

13. Верстат оснащений красивим, безпечним і практичним захисним кожухом для запобігання розбризкуванню масла, хорошої видимості умов роботи, а також оснащений автоматичним стружколабірником .
