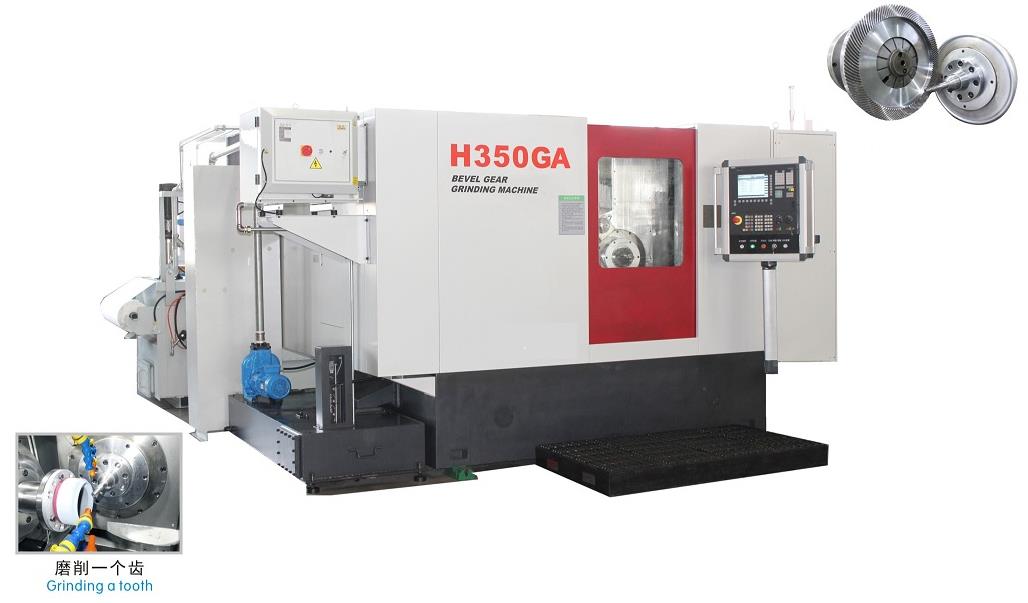

Спіральний конічний зубошліфувальний верстат з ЧПК H350GA/H350GH
Спіральний конічний зубошліфувальний верстат з ЧПК. Верстат може шліфувати спіральні конічні зубчасті колесасистеми Глісона не тільки за допомогою методу завершенняциклу, але й за допомогою методу фіксованого налаштування
Оплата. Оплата при отриманні товару, Оплата карткою у відділенні, Google Pay, Онлайн картою, знижка -5% у разі оплати
Гарантія. Закон про захист прав споживачів не передбачає повернення цього товару належної якості.
Опис
1. H350GH — це 7-осьовий спіральний конічний зубошліфувальний
верстат з ЧПУ з одночасними рухами по 5 осях, і можна
шліфувати малі шестерні.
2. H350GA — це 8-осьова спіральна конічна зубошліфувальна
машина з ЧПУ з одночасним рухом по 8 осей. Ексцентриковий
шліфувальний механізм оснащений шпинделем шліфувального
круга для високоефективного шліфування зубчастих вінців
Formate.
3. Верстат може шліфувати спіральні конічні зубчасті колеса
системи Глісона не тільки за допомогою методу завершення
циклу, але й за допомогою методу фіксованого налаштування.
4. На цьому верстаті можна обробити гіпоїдні шестерні з високим
коефіцієнтом уповільнення та муфтою з торцевими круговими
зубами.
5. На машині обладнано незалежну систему фільтрації шліфувальної
олії та ефективний пристрій для видалення масляного туману.
6. Робочий шпиндель використовує технологію прямого приводу з
високою точністю індексації.
7. На верстаті встановлено систему керування ЧПК Siemens 840DSL.
8. На цьому верстаті можна виконувати автоматичне налаштування
інструменту та автоматичний розподіл запасів.
Додаткове обладнання
Кріплення
Шліфувальний круг
Перехідник
Пристрій автоматичного регулювання інструменту
Пристрій балансування шліфувального круга
Пристрій балансування шпинделя
| Параметр | Значення |
|---|---|
| Модель | H350GA / H350GH |
| Макс. діаметр роботи | 350 мм |
| Макс. модуль роботи | 10 мм |
| Макс. глибина зуба | 20 мм |
| Макс. ширина профілю зуба | 60 мм |
| Кількість зубів | 1~200 |
| Екстремальне співвідношення | 1:200 |
| Робоча точність | DIN5 |
| Діаметр шліфувального круга | 3.5~9 inch |
| Швидкість шпинделя шліфувального круга | 0~5000 об/хв |
| Діаметр робочого шпинделя на великому кінці | Φ99.219 мм |
| Конус отвору робочого шпинделя | 1:19.6923 |
| Довжина наскрізного отвору робочого шпинделя | 310 мм |
| Швидкість роботи шпинделя | 0~130 об/хв |
| Кут повороту робочого столу | -5~90° |
| Швидкість обертання робочого столу | 0~5 об/хв |
| Габаритні розміри (Д × Ш × В) | 3580 × 2470 × 2675 мм |
| Вага верстата | 13000 кг |
| Площа підлоги (Д × Ш) | 5000 × 6000 мм |
